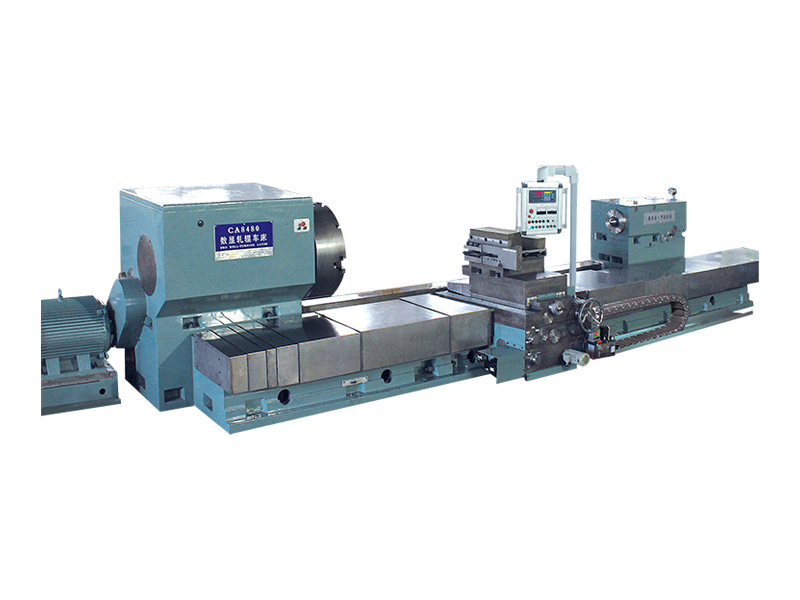

CA8480 Flexible Hochleistungs-Walzendrehmaschine mit Digitalanzeige

Die Walzendrehmaschine CA8480 mit Digitalanzeige ist in erster Linie für die Vor- und Endbearbeitung von Walzen aus Gusseisen, Stahl und Nichteisenmetallen konzipiert. Durch die Verwendung von Schnellarbeitsstahl, Hartmetall oder anderen Materialien für Schneidwerkzeuge ist es in der Lage, Dreh- und Reparaturarbeiten am Außendurchmesser der Walzen, an den Endflächen sowie an verschiedenen komplexen Lochprofilen und gekrümmten Oberflächen durchzuführen. Darüber hinaus können damit Wellenkomponenten aus Gusseisen, Stahl und Nichteisenmetallen im gleichen Größen- und Gewichtsbereich wie die Walzen bearbeitet werden, wobei sowohl Vorschlicht- als auch Schlichtfunktionen für den Außendurchmesser, die Endflächen und komplexe gekrümmte Oberflächen angeboten werden.

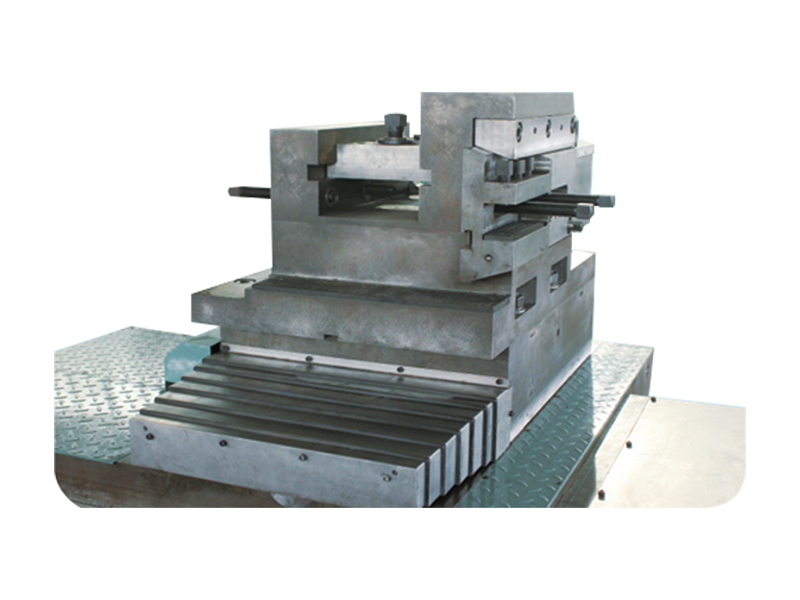

Das Längsführungsschienensystem der Maschine ist mit einer integrierten Vierschienenstruktur ausgestattet. Die Längsbewegung wird durch einen Schnecken- und Getriebemechanismus angetrieben, während die Quervorschubbewegung der Werkzeugauflage hochsteife rechteckige Führungsschienen nutzt. Die Kombination aus der italienischen rahmenförmigen Werkzeugablagetechnologie und einem festen Werkzeughalter erhöht die Schneidsteifigkeit und -stabilität der Maschine. Diese robuste Konstruktion, insbesondere die hochsteife Werkzeugaufnahme, ist ideal für die Bearbeitung von Werkstücken über der Spindelmitte. Die Spindellager verfügen über hochpräzise, ​​zweireihige Zylinderrollenlager mit einstellbarem Radialspiel, die für Spindelsteifigkeit, gleichmäßige Drehung und hohe Präzision sorgen.

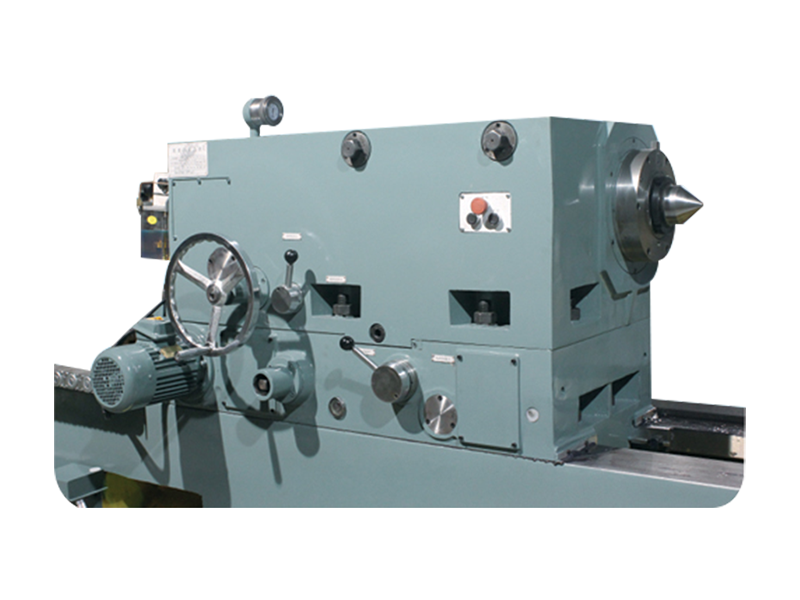

Der konstruktive Aufbau der Maschine legt Wert auf hohe Stabilität und Steifigkeit, wodurch eine umfassende Bearbeitungsgenauigkeit und damit eine hohe Präzision der Werkstücke gewährleistet wird. Der Spindelkasten (Spindelstock) ist mit einem 45-kW-Wechselstromfrequenzmotor ausgestattet, der über eine hydraulische automatische Schaltung verfügt. Die Längs- und Querbewegungen der Maschine basieren auf einer stufenlosen Geschwindigkeitsregelung, sodass Benutzer je nach Rollenmaterial geeignete Geschwindigkeiten und Vorschubgeschwindigkeiten auswählen können, um eine einfache Bedienung zu gewährleisten.

Die Längsbewegung wird durch eine gitterförmige Digitalanzeige erleichtert, sodass beim Drehen der Rollen keine Rollenausrichtung oder Markierung erforderlich ist. Ein zentrales Schmiersystem sorgt dafür, dass alle beweglichen Führungspaare in festgelegten Intervallen präzise und automatisch geschmiert werden, was ein dynamisches Ansprechverhalten und eine langanhaltende Schmierleistung gewährleistet. Sowohl die Längs- als auch die Querbewegung sind vollständig durch Edelstahlgehäuse geschützt, wodurch die langfristige Aufrechterhaltung der Bewegungsgenauigkeit gewährleistet ist.

Die Maschine besteht aus Bett, Spindelkasten, Reitstock, Werkzeugauflage, Hydrauliksystem, SPS-Schaltschrank und Drahtgestell (Tankkette) und bietet eine äußerst stabile und effiziente Lösung für die Walzen- und Wellenbearbeitung.
