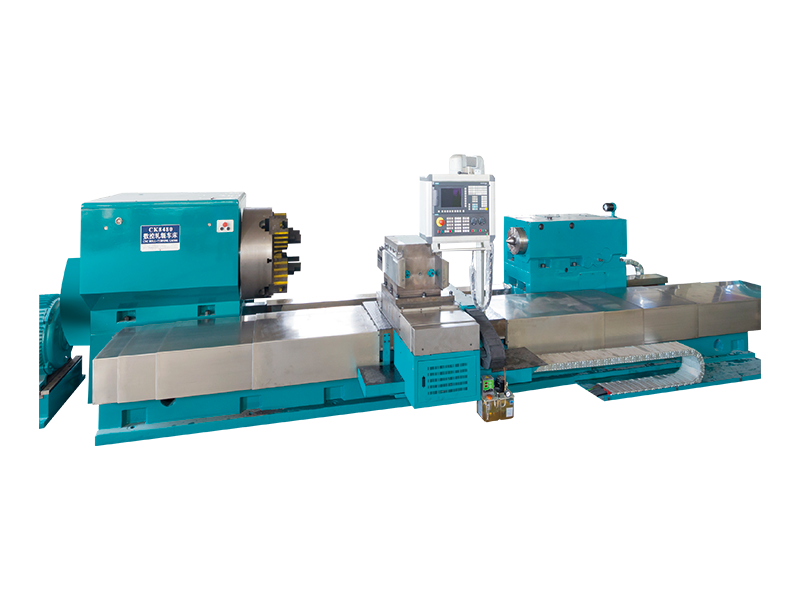

CK8480 CNC-Rollendrehmaschine zum Feindrehen von Gusseisen- und Stahlteilen

Bei dieser Werkzeugmaschine handelt es sich um eine CNC-Walzendrehmaschine, die hauptsächlich zum Halbfertigen und Enddrehen von Walzen aus Gusseisen, Stahl und Nichteisenmetallen verwendet wird. Es bietet Platz für Schneidwerkzeuge aus Schnellarbeitsstahl, Hartmetall oder anderen Materialien zum Drehen und Reparieren des Außendurchmessers, der Endfläche sowie verschiedener komplexer Durchgangsflächen und gekrümmter Oberflächen der Walzen. Darüber hinaus können Wellenteile aus Gusseisen, Stahl und Nichteisenmetallen im gleichen Größen- und Gewichtsbereich wie die Walzen bearbeitet werden. Es kann Vorschlichtdrehen und Schlichten des Außendurchmessers, der Stirnfläche und anderer komplexer Oberflächen durchführen.

Die Längsführungsschienen der CNC-Werkzeugmaschine sind als kompletter Satz von vier Führungsschienen konzipiert. Die Längs- und Querbewegungen werden durch hochpräzise Kugelumlaufspindeln angetrieben, während die Führungsschienen für die Vorschubbewegung des Werkzeughalters hochsteife rechteckige Führungsschienen sind. In Kombination mit der hochsteifen Werkzeuganordnung am Rahmenwerkzeughalter verbessert diese Konstruktion die Gesamtsteifigkeit und Stabilität der Werkzeugmaschine beim Schneiden.

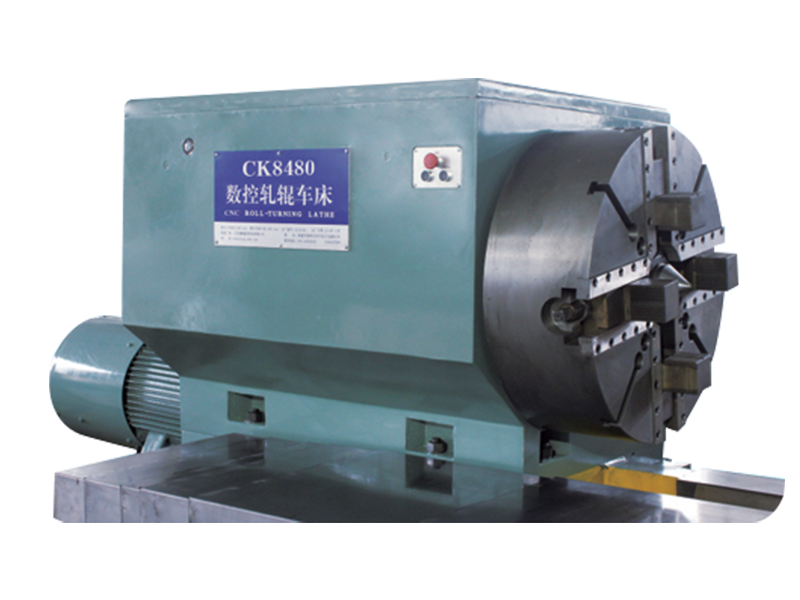

Das Hauptspindellager verwendet ein zweireihiges radiales kurzes Zylinderrollenlager mit hoher Präzision und einstellbarem Radialspiel, das eine hohe Steifigkeit, gleichmäßige Drehung und hohe Präzision gewährleistet. Diese hochstabile und steife Konstruktionskonstruktion gewährleistet die Gesamtbearbeitungsgenauigkeit der Werkzeugmaschine und stellt so die Präzision der bearbeiteten Teile sicher.

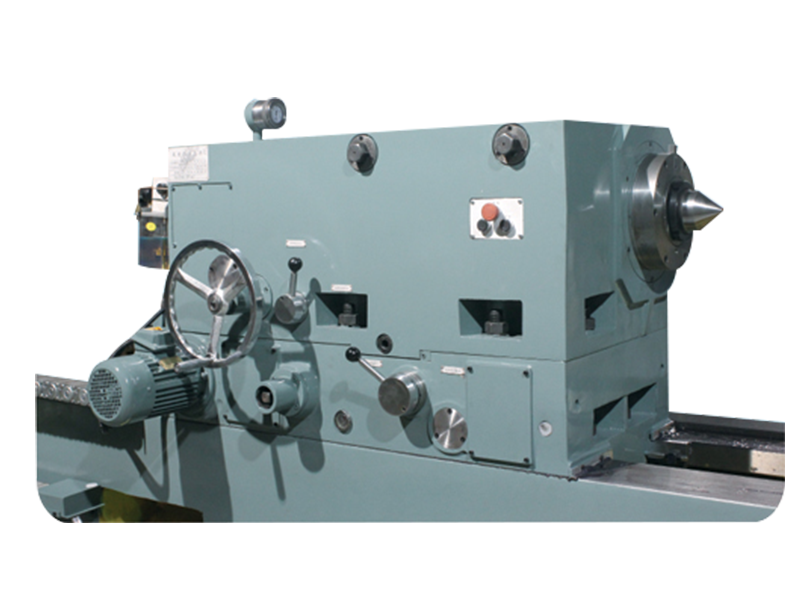

Das bewegliche Führungsschienenpaar des Schwerlast-Spindelstocks und des Reitstockrahmens ist mit einer verschleißfesten Beschichtung versehen und mit einem Zentralschmiersystem ausgestattet, das eine automatische, quantitative Festpunktschmierung ermöglicht. Dadurch wird ein optimales dynamisches Ansprechverhalten des Systems gewährleistet. Darüber hinaus sind die Führungsschienen für die Längs- und Quervorschubbewegung vollständig durch Edelstahl geschützt, was dazu beiträgt, die Bewegungsgenauigkeit langfristig aufrechtzuerhalten.
