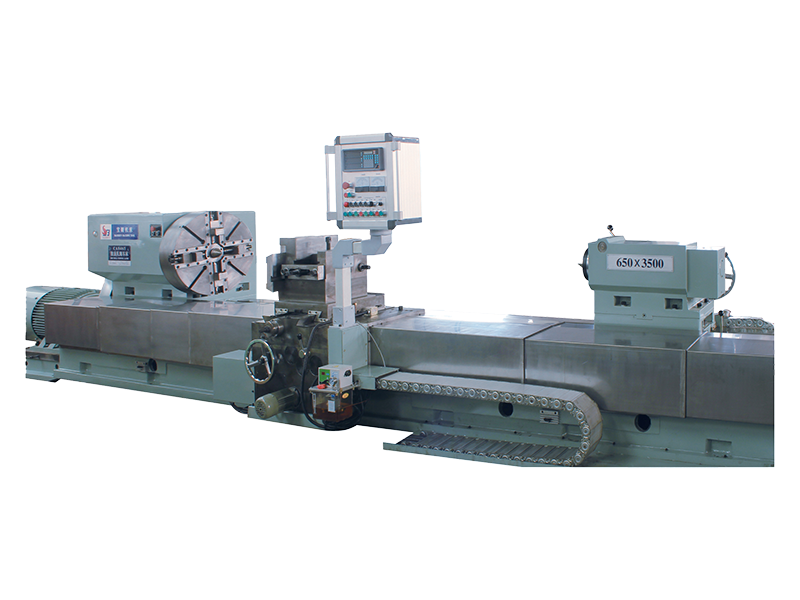

CA8465 Hochpräzise und hochstabile Walzendrehmaschine mit Digitalanzeige

Walzendrehmaschine mit Digitalanzeige der Serie CA84. Es wird hauptsächlich zum Halbfertigdrehen und Endbearbeiten von Walzen aus Gusseisen, Stahl und Nichteisenmetallen verwendet. Die Schneidwerkzeuge aus Schnellarbeitsstahl, Hartmetall oder anderen Materialien können zum Drehen und Reparieren des Außenkreises, der Endfläche sowie verschiedener komplexer Durchgangsflächen und gekrümmter Oberflächen von Walzen verwendet werden. Es kann auch für die Bearbeitung von Wellenteilen aus Gusseisen, Stahl und Nichteisenmetallwerkstoffen mit der gleichen Größe und dem gleichen Gewichtsbereich wie die Walze verwendet werden. Es kann Vorschlichtdrehen und Schlichten des Außenkreises, der Endfläche und verschiedener komplexer Oberflächen durchführen.
Die Längsführungsschiene der Werkzeugmaschine übernimmt die allgemeine 4-Wege-Anordnung, die Längsvorschubbewegungsführungsschiene der Werkzeugauflage übernimmt die hochsteife rechteckige Führungsschiene und die Kombination aus der italienischen Rahmen-Werkzeugauflagentechnologie und dem festen Werkzeugtisch verbessert die hohe Steifigkeit und Stabilität der Werkzeugmaschine. Gleichzeitig eignet sich die hochsteife Messerleiste besonders für die Bearbeitung des Werkstücks in der Spindelmitte. Das Lager der Spindel übernimmt das zweireihige radiale kurze Zylinderrollenlager mit hoher Präzision und kann das Radialspiel einstellen, sodass die Spindel eine starke Steifigkeit, gleichmäßige Drehung und hohe Präzision aufweist. Das oben genannte Strukturdesign mit hoher Stabilität und hoher Steifigkeit gewährleistet die umfassende Bearbeitungsgenauigkeit der Werkzeugmaschine. Somit ist auch die Präzision der bearbeiteten Teile gewährleistet.
Das Zentralschmiersystem wird für jedes bewegliche Führungsschienenpaar der Werkzeugmaschine eingesetzt, um eine quantitative automatische Schmierölversorgung mit festem Punkt zu implementieren, die die dynamischen Reaktionseigenschaften des Systems gewährleistet. Stellen Sie sicher, dass die Schmierung der Führungsschiene der Werkzeugmaschine dauerhaft ist und die Längswerkzeugmaschine vollständig durch Edelstahl geschützt ist, was der langfristigen Aufrechterhaltung der Bewegungsgenauigkeit förderlich ist.
Die Maschine besteht aus einem Bett, einem Spindelstock, einem Reitstock, einem Werkzeughalter, einem Hydrauliksystem, einem SPS-System-Schaltschrank usw. Der Spindelstock und der Reitstock sind jeweils am linken und rechten Ende des Bettes installiert, und der Reitstock kann entlang der Führungsschiene des Bettes verschoben oder befestigt werden, um den Anforderungen unterschiedlich langer Werkstücke gerecht zu werden.
Zusätzlich zu den oben genannten Hauptkomponenten, Stützleitungen (Tankkettentyp) und anderen Hilfskomponenten.
