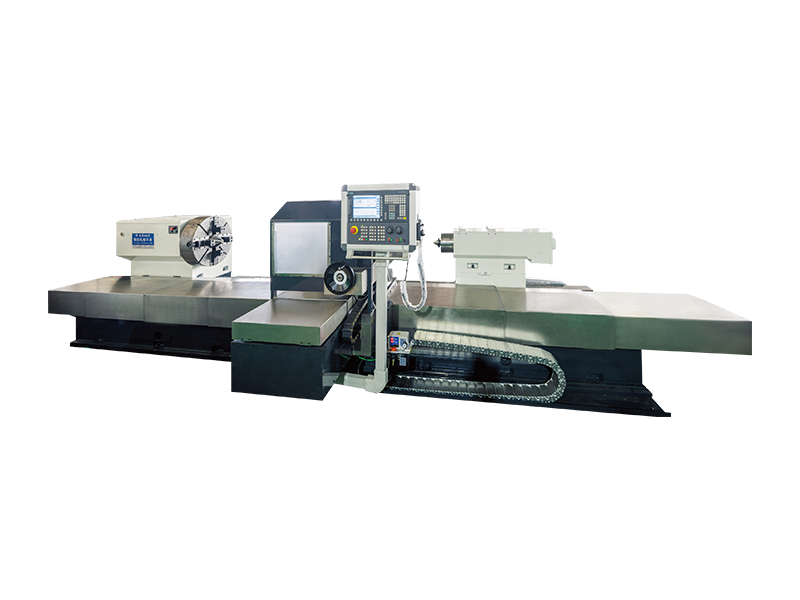

Integrierte Hochleistungs-Präzisions-CNC-Roll-and-Toss-Drehmaschine

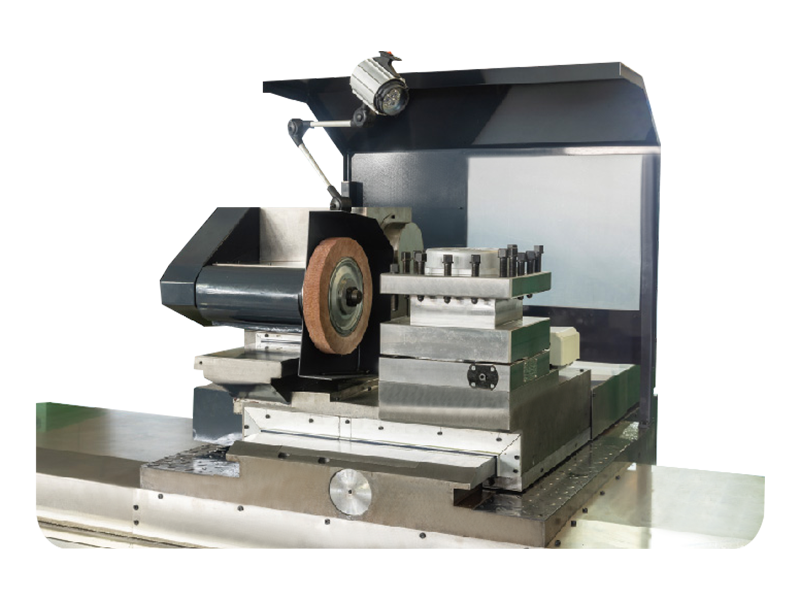

Bei dieser Werkzeugmaschine handelt es sich um eine integrierte CNC-Drehmaschine mit Roll- und Schwenkfunktion, die hauptsächlich zum Hochleistungsdrehen und Oberflächenpolieren nach hydraulischer Unterstützung der treibenden Säule, des mittleren Zylinders und der Laserbeschichtung verwendet wird. Es wird auch für die Vorbearbeitung und Endbearbeitung von Walzen aus Gusseisen, Stahl und Nichteisenmetallen verwendet. Die Maschine verfügt über zwei unabhängige Servovorschubwellen in Querrichtung. Die Poliervorrichtung ist auf einer Seite der Längsschleppplatte montiert und stört nicht die Bearbeitungswerkzeugauflage des Quervorschubwagens. Es wird zum Drehen bzw. Polieren verwendet.

Die Längs- und Querbewegungen (Drehen und Polieren) werden durch hochpräzise Kugelumlaufspindeln angetrieben. Die Führungsschienen für die Längs- und Quervorschubbewegungen des Werkzeughalters und der Poliervorrichtung bestehen aus hochsteifen rechteckigen Führungsschienen, kombiniert mit einem vierstufigen Hochleistungs-Elektrowerkzeughalter und einer speziellen Polierspindel. Diese Konstruktion verbessert die Steifigkeit und Stabilität der Werkzeugmaschine beim Schneiden und Polieren.

Das Lager der Hauptwelle verwendet ein zweireihiges radiales kurzes Zylinderrollenlager mit hoher Präzision und einstellbarem Spiel, das für starke Steifigkeit, gleichmäßige Drehung und hohe Präzision sorgt. Der Reitstock besteht aus einem Oberkörper und einem Unterkörper. Der Oberkörper ist mit einem Spindel-, Hülsen- und Spindelmitten-Einstellmechanismus ausgestattet. Der Unterkörper verfügt über einen Schnellbewegungsmechanismus für den Reitstock, dessen Gesamtbewegung von einem Motor und einem Untersetzungsgetriebe angetrieben wird. An der Rückseite des Reitstocks ist eine Hochdruckpumpenstation installiert, die zum hydraulischen automatischen Verriegeln und Lösen nach dem Positionieren des Reitstocks mit Verriegelungsschutz dient.

Die Reitstockpinole kann durch Motorantrieb und manuelle Feinjustierung bewegt werden. Der Reitstock verfügt über eine Oberanzugskraftanzeige, die eine visuelle Anpassung des Oberanzugsmoments des Werkstücks entsprechend den Anforderungen ermöglicht. Die hohe Stabilität und die hohe Steifigkeit des Strukturdesigns gewährleisten die Gesamtbearbeitungsgenauigkeit der Werkzeugmaschine. Das bewegliche Führungspaar ist mit verschleißfestem, haftendem Kunststoff behandelt und verfügt über ein zentrales Schmiersystem, das eine automatische, quantitative Festpunktschmierung implementiert, um die dynamische Reaktion der gesamten Maschine sicherzustellen. Die Längs- und Quervorschubschienen sind vollständig durch Edelstahl geschützt, wodurch die Bewegungsgenauigkeit langfristig erhalten bleibt.
