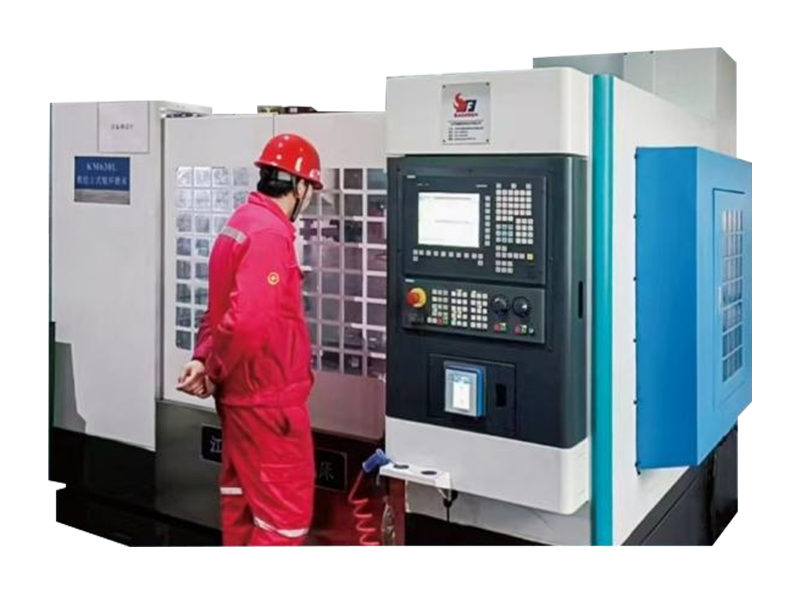

MK630L Vertikale CNC-Rollenring-Spezialschleifmaschine

Die Rollenringschleifmaschine wird zum Grobschleifen, Halbfeinschleifen, Feinschleifen und funkenfreien Schleifen des Außenkreises und der R-Pass-Nut des Wolframkarbid-Rollenrings verwendet, der bei der Hochgeschwindigkeitsdrahtproduktion verwendet wird. Die Maschine verfügt über ein vollständig geschlossenes Gehäusedesign, das den Verarbeitungslärm effektiv reduziert, sicherer schützt, die Diffusion von Wasser und Gas im Verarbeitungsbereich verhindert und die Verarbeitungsumgebung verbessert.

Die CNC-Rollenring-Spezialschleifmaschine KM630L ist eine spezielle vertikale Rollenringschleifmaschine, die von unserem Unternehmen in Kombination mit der Marktnachfrage nach Rollenringschleifmaschinen entwickelt wurde. Die Verarbeitungseffizienz der Schleifmaschinen beträgt 150 % im Vergleich zu den vorhandenen Schleifmaschinen auf dem Markt. Das Gesamtlayout der Werkzeugmaschine besteht aus einer vertikalen Hauptstruktur mit dem CNC-System SIEMENS 828D mit dreiachsigem Gestänge, einem speziellen vertikalen Werkstückspindelstock, der Installation einer horizontalen zweiachsigen mobilen Werkbank, der beweglichen Führungsschiene der Werkbank mit hochsteifer Gleitführungsschiene und dem direkten Antrieb durch eine vorgespannte Kugelumlaufspindel mit AC-Servomotor, um zu erreichen, dass das Werkstück eine vertikale Installation annimmt, den traditionellen Installationsmodus für horizontale Rollenringschleifmaschinen-Werkstücke ändert und das Werkstückgewicht auf die Werkstückspanngenauigkeit erheblich reduziert. Der Einfluss des Grads;

Ausgestattet mit einer selbstzentrierenden hydraulischen Spezialvorrichtung zum Festklemmen des Werkstücks sind die Lade- und Entladeteile anstelle der herkömmlichen Flüssigkeitshalterung bequemer und zuverlässiger. Die vertikale Richtung der Schleifwellen-Gleitschienenbewegung und die Werkstückbewegung des Antriebs sind gleich und werden direkt vom AC-Servomotor angetrieben. Um die Steifigkeit des Systems zu verbessern, hält die Kugelumlaufspindel einer leichten Spannung stand und die beiden Enden werden auf dem Rollenlager abgestützt. Die Position der Schleifwellen-Gleitschiene ist mit einem Längengitterlineal ausgestattet, um eine Regelung im geschlossenen Regelkreis zu erreichen. Das Schleifscheibenspindellager verwendet importierte Präzisionslager mit hoher Steifigkeit, und die Schleifscheibenspindel wird von einem AC-Servomotor über den Synchronriemen angetrieben.

Design der vertikalen CNC-Rollenringschleifmaschine KM630L, reservierte BT50-Werkzeugbibliotheksschnittstelle, für die spätere Automatisierung, unbemannte Bearbeitung zur Gewährleistung von Komfort, CNC-System nach Sekundärentwicklung, mit flexiblem, kostenlosem Programmiersystem, speziell für professionelle Rollenringhersteller entwickelte, fortschrittliche Software, die die Schleifprogrammierung auf der Grundlage des Mensch-Maschine-Schnittstellendialogs ermöglicht. Beziehen Sie sich einfach auf die Eingabeparameter des Rollenrings der Mensch-Maschine-Schnittstelle, die Sie verarbeiten können.
